HIWIN直线导轨、法兰安装滑块、HGW25HC加长滑块HGH25CC

型号：HGW25CC

  上银滑块HGW25CC，可上下法兰安装滑块，组合高度70mm，滑块孔距60*60mm，轻预压导轨适用冲击, 振动小, 有力矩。轻负载且要求高精度的设备。各种工业机器人, 测量装备,检查装备, 3D加工机, 激光设备, PCB钻床, 各种组装机, 电火花加工机, 冲压机。

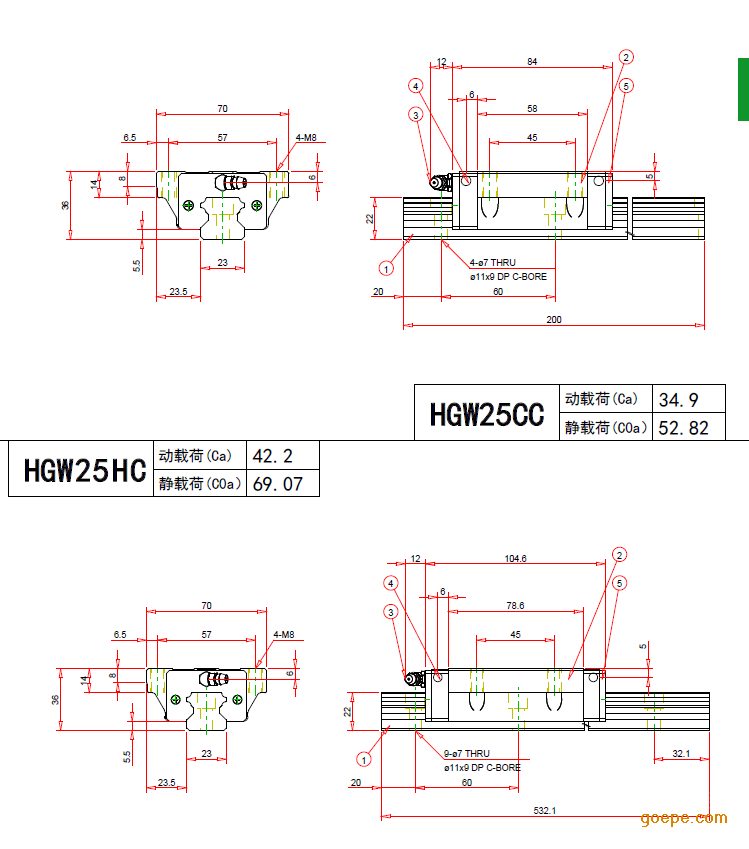

HGW25CC/HGW25HC滑块尺寸图

直线导轨的摩擦
  直线导轨是滚动体在滑块和滑轨之间做滚动运动, 因此其摩擦阻力与滑动导轨相比只有1/20~1/40左右。而且静摩擦与动摩擦差异非常小, 有启动扭矩小的优点。机械的动力损失和直线运动部的温升小,有利于高速化, 应答性高, 可实现高精度定位。

直线导轨的摩擦系数
  直线导轨的摩擦阻力随着负载大小, 速度, 润滑剂或直线导轨的型式等不同而变化。轻负载或高速运动时,润滑剂及密封可能成为引起摩擦阻力的主要原因, 重负载或低速运动时, 负载的大小也会影响摩擦阻力。

直线导轨润滑的目的
  直线导轨注入润滑剂的目的是, 在滚动体和滚动面之间形成油膜, 防止金属的直接性接触, 减少摩擦和磨
损, 降低升温, 防止滚动面和滚动体烧结粘贴的现象。

  滚动面和钢球之间形成油膜, 减少负载的接触应力, 并延长滚动疲劳寿命，同时起到防止生锈效果。
  直线导轨带有密封垫片, 但在运行过程中滑块内部的润滑脂逐渐往外渗漏, 因此根据使用条件, 在适当的时期和间隔补给润滑剂。
