HIWIN上银导轨、标准滑块、HGH45HA、互换性滑轨HGH45CA

型号：HGH45CA

  台湾HIWIN导轨滑块HGH45CA，组合高度70mm，滑轨孔距105mm，径向间隙是指, 滑块装在滑轨的状态下, 将滑轨固定在基准面上, 在滑轨长度方向的中央部将滑块施加轻微的上下负载时. 滑块中央部到径向的移动量。

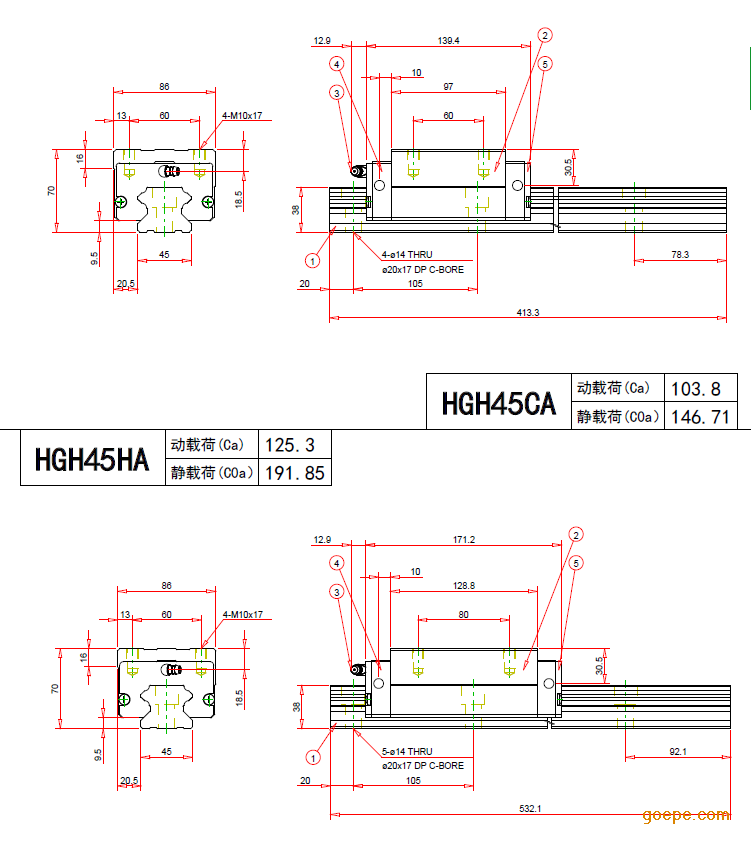

HGH45CA/HGH45HA尺寸图

导轨基本额定动负载C
  基本额定动负载(C),是指,直线导轨承受负载能力下其额定寿命为50KM时, 方向和大小不变的负载。WIHIN直线导轨的基本额定动负载, 钢球时50KM, 滚柱时100KM。在直线导轨上, 从滑块中央承受一定的径向负载行走时的寿命计算中使用。各个基本额定动负载(C)值，请参考产品目录。

导轨基本额定静负载Co
  直线导轨在承受超负载或受到瞬间冲击，滚动体和滚动面之间会产生局部的永久变形，这个永久变形量超过一定限度时，就会影响直线导轨运动的顺畅性。基本额定静负载是指，滚动体与滚动面的永久变形量之总合达到滚动体直径的0.0001倍，方向和大小一定的静止负载。在直线导轨中以滑块中央为准的径向负载。各个基本额定静负载(Co)值，请参考产品目录。

导轨允许静力矩Mo
  在直线导轨上作用力矩时，从直线导轨滚动体的应力分布来看，两端的滚动体承受*大的应力。允许静力矩Mo是指，承受*大应力的接触面处，滚动体与滚动面的永久变形量之总合达到滚动体直径0.0001倍以内时，方向和大小一定的力矩。Mp, My, Mr三个方向的力矩值，请看目录。根据额定静力矩Mp和允许静力矩(Mo) 可以计算静态安全系数fs。
